LABVIEW 项目--八路竞赛抢答器系统

产品名称：
                     NI LABVIEW 项目式实训系统
                                      ----八路竞赛抢答器系统
一、设备配置

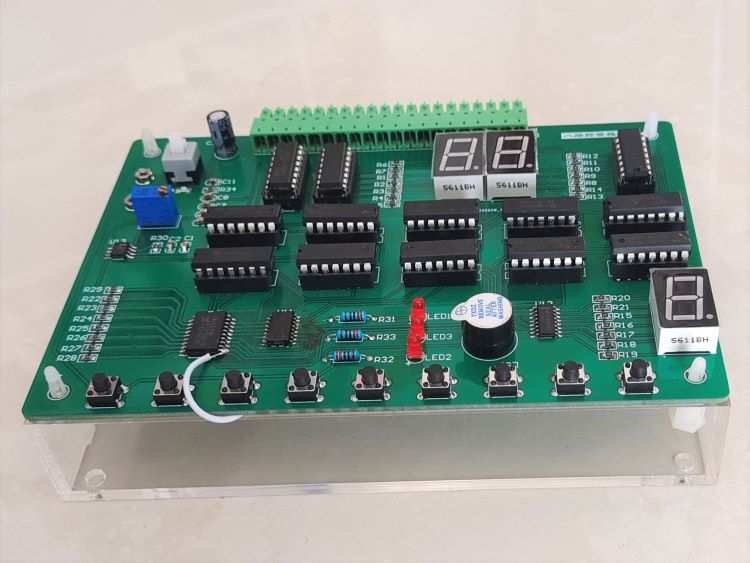

          1、配备亚克力外壳，方便实验室存放及保管。
           2、下位机 ：纯数字电路时序控制，数码管显示。
         3、上位机 ：NI -myDAQ 数据卡IO采集 。
         4、提供  （a）底层硬件资源实训包，包括原理图。
                        （b）上位机NI labview 数据采集实训教程，包括完成项目所需控件及完整VI。
         5、 本系统重点考核点为对labview上位机编程的IO时序知识点的掌握和巧妙应用。

二、项目介绍

       1、硬件功能：
             本电路具有抢答器和定时功能（定时时间为30S）。
            当节目主持人启动“复位”键后，定时器立即减计时，并用显示器显示，指示灯指示。参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效，系统报警，并封锁输入电路，禁止选手超时后抢答，时间显示器上显示“00”，选手号显示“0”。
          (1)    电源电路工作正常：
                  电路板接通5V电源后，按下SW电源开关后，按下清零复位键，电路开始工作。
         (2)    555振荡电路工作正常：
                 调节电位器RP1，测量U13（3脚）波形频率为1.5Hz的方波（误差允许±5%），时钟LED1闪烁。
         (3)    数码管显示正常：
                按下清零开关，倒计时开始后，DS1、DS2数码管从“29”开始倒计时，一次减少一个数，直至“00”；在数码管“29~00”倒计时器件，代表开始的LED3指示灯一直点亮，数码管倒计时显示“00”时，开始LED3指示灯熄灭，停止LED2指示灯点亮，蜂鸣器报警。
        (4)    抢答电路正常：
              按下清零开关，在数码管显示“29~00”期间，按下S1~S8任意按键，DS3数码管会显示选手号对应的按键号，并可以锁存，锁存时，停止LED2指示灯点亮，蜂鸣器报警，此时按下S1~S8任意按键，数码管都不再改变显示，倒计时也会停止在按键按下的那一时刻。每次按下清零开关，电路都可重新倒计时，按下S1~S8都可重新选择。

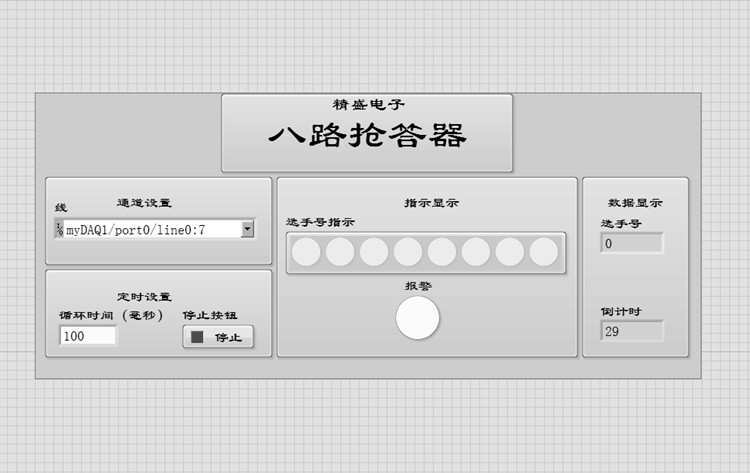

       2、软件功能
             1、配置采集卡端口及DAQ助手采集类型。
             2、上位机读取采集卡IO数据，并用波形图表显示。
             3、 NI myDAQ采集卡IO口时序处理。
             4、上位机对硬件采集的数据进行处理并动态实时显示。
