LABVIEW项目--WIFI通讯控制节能灯系统
颜色：
重量：
长度：
产品描述：产品名称： NI LABVIEW 项目式实训系统 ----wifi控制节能灯系统一、设备配置 &n
产品名称：
NI LABVIEW 项目式实训系统
----wifi控制节能灯系统
一、设备配置
1、配备亚克力外壳，方便实验室存放及保管。
2、下位机 ：单片机控制，wifi模块。
3、上位机 ：NI -myDAQ 数据采集 + wifi通讯方式。
4、提供 （a）底层硬件资源实训包，包括原理图及程序。
（b）上位机NI labview 数据采集实训教程，包括完成项目所需控件及完整VI。
（c）wifi控制在labview 软件中的端口设置及应用教程指导。
二、项目介绍
1、硬件功能：
(1) 线路板接通电源后，5V、3.3V电源电路正常后，将S3拨动开关拨至左方，让光敏电阻无效，通过S2按键让LED4绿灯处于熄灭状态。
(3) 无线控制节能小灯的工作原理是让wifi模块作为TCP的服务端，通过电脑wifi连接，以及在Labview软件中创建TCP客户端，能实现电脑与线路板上wifi模块的通信功能。当TCP服务端与客户端连接成功后，可以进行数据传输。在此线路板中，单片机已写入相关数据协议，当服务端接收到客户端发送的字符‘A’时，线路板LED1黄灯会点亮，HL1灯泡会跟随LED1黄灯的状态。当服务端接收到客户端发送的字符‘B’时，线路板LED1黄灯会熄灭，HL1灯泡会跟随LED1黄灯的状态。

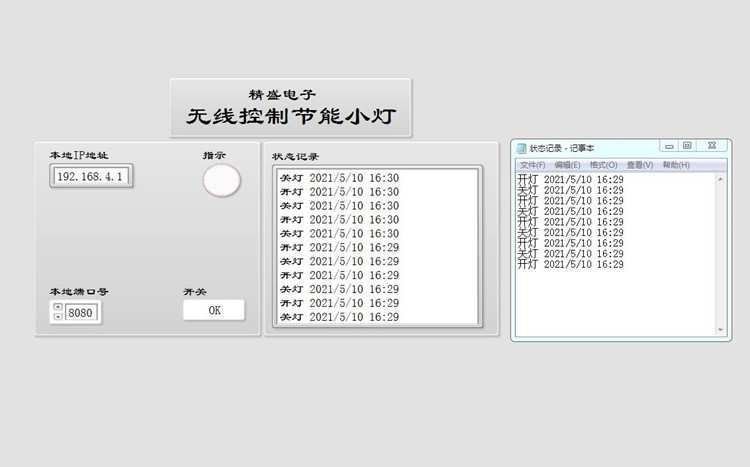

(4) 界面开关控制：在LED4绿灯熄灭的状态下，打开界面开关，线路板上LED1点亮，此时界面上指示灯也会点亮；关闭开关，线路板上LED1熄灭，此时界面上指示灯也会熄灭。
(5) 状态记录：每次改变状态都可以记录显示的状态。输出文件为文本格式，字符串显示的格式为：开灯/关灯 年-月-日 小时：分。例如（关灯 2021-01-01 01:01）。
2、软件功能
1、配置wifi通讯端口数据，并在labview中配置IP地址。
2、上位机读取wifi数据，并用使用数据信号控制相应控件。
3、 NI myDAQ采集卡采集硬件传感器数据。
4、上位机对wifi及硬件采集的数据进行处理并动态实时显示。
5、读取系统工作状态，记录并存档。
